Инфракрасная электрическая сушилка
древесины — УКЛС
-
Сушка до столярной влажности 6–8%Для мягких и твердых пород древесины: сосна, ель, дуб, лиственница, береза и др.
-
Автоматизация 24/7Полный контроль процесса сушки без вашего участия
-

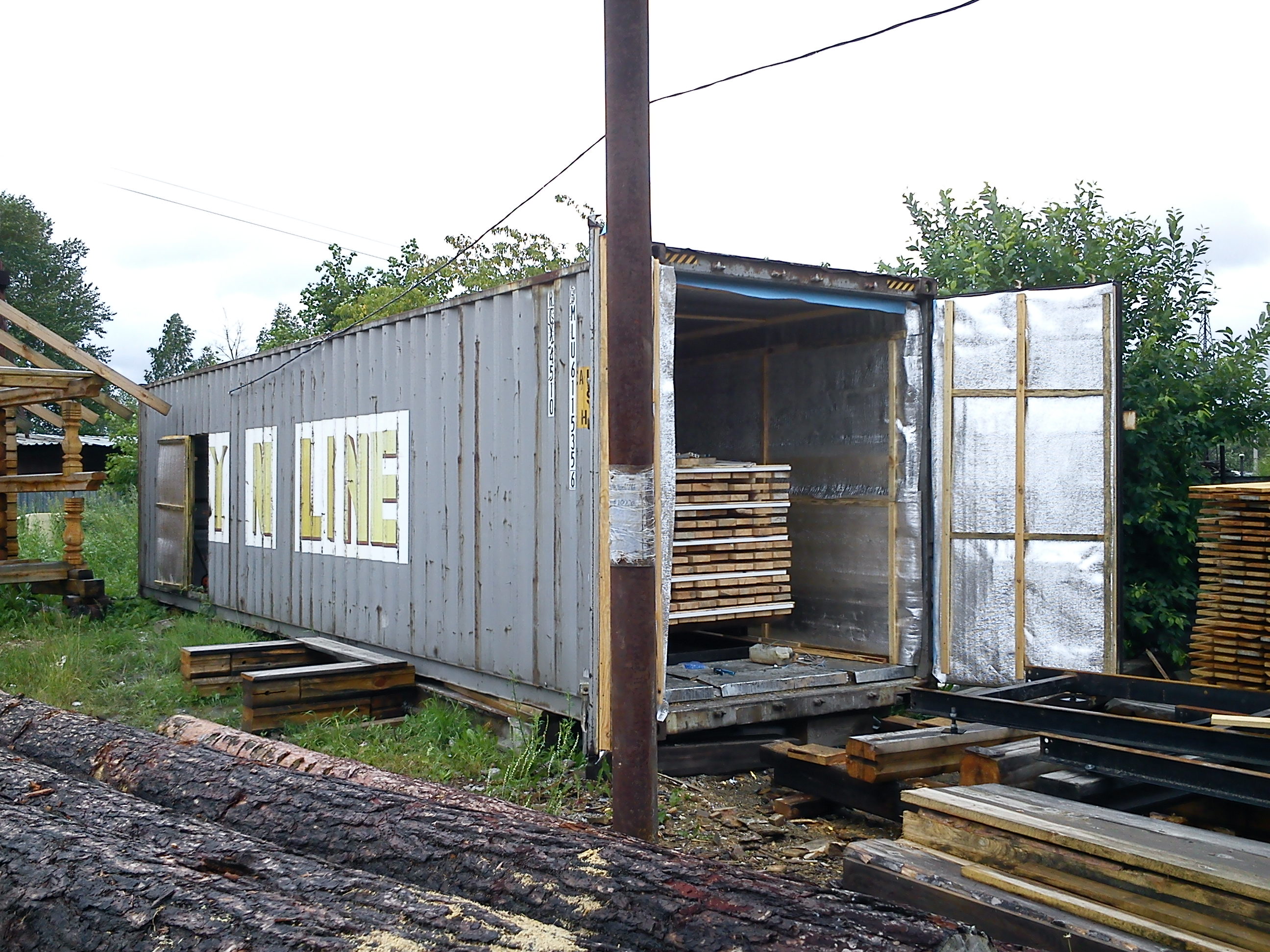

Минимальные требования к установкеРаботает в любом помещении: ангар, гараж, контейнер, цех и т.п.
-
Масштабируемые решенияОт столярных мастерских (2,5 м³) до промышленных объемов (100 м³)
-
Универсальность загрузкиРабота с пиломатериалом разной длины (2–6 м) и толщины (до 150 мм)
-
Официальная гарантия 1 годПолный пакет документов (договор, счёт, накладная, гарантия, инструкция)
-
Бесплатная доставка по РФИз Екатеринбурга до любой точки России через ТК «Деловые линии»
Как работает УКЛС
Главное отличие от конвективных сушилок
УКЛС передаёт тепловую энергию непосредственно в древесину, а не нагревает воздух вокруг материала. Это позволяет достичь экономии до 50% электроэнергии по сравнению с традиционными методами и обеспечивает качественную сушку с одинаковой конечной влажностью в любом месте штабеля.

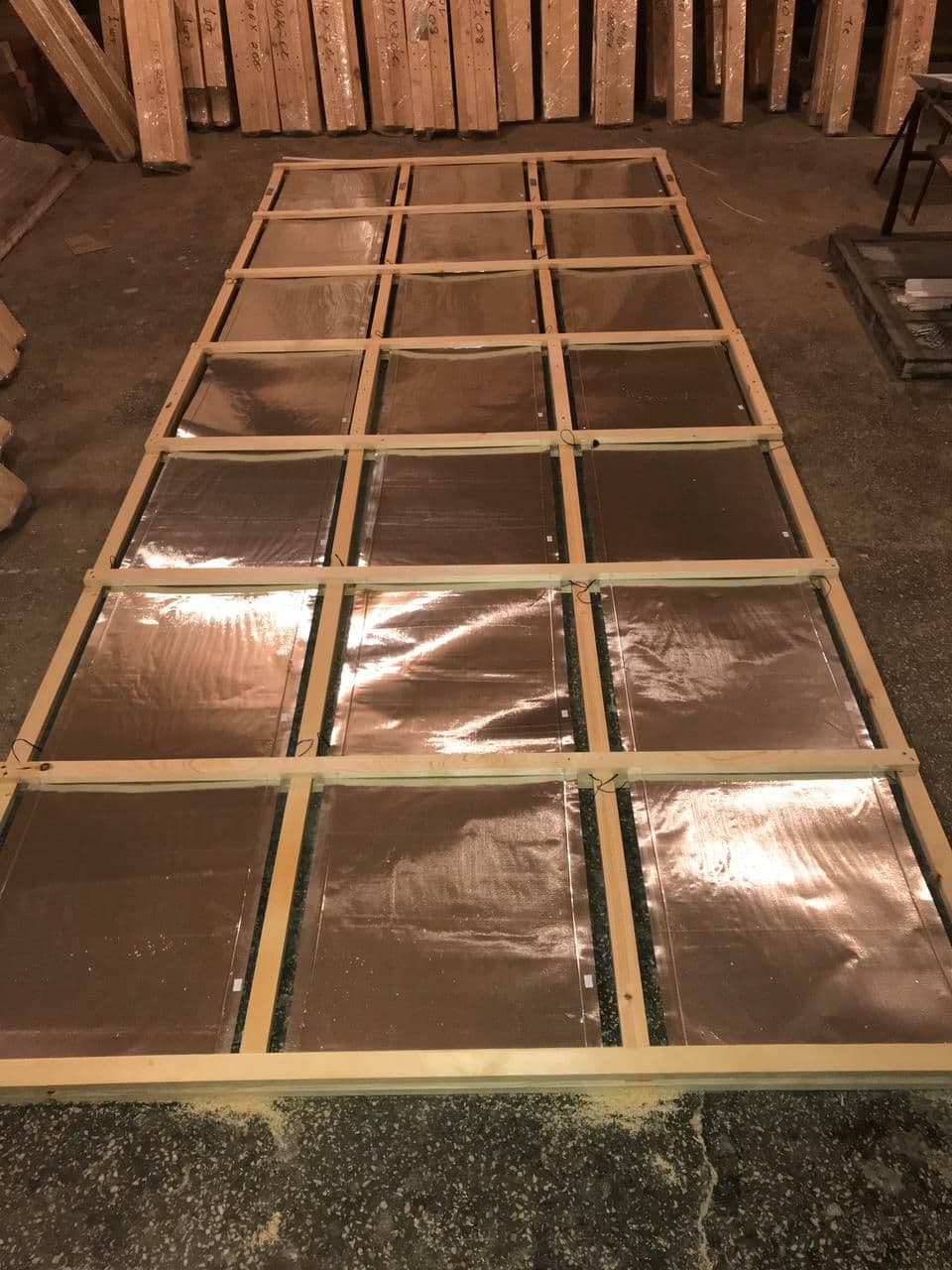

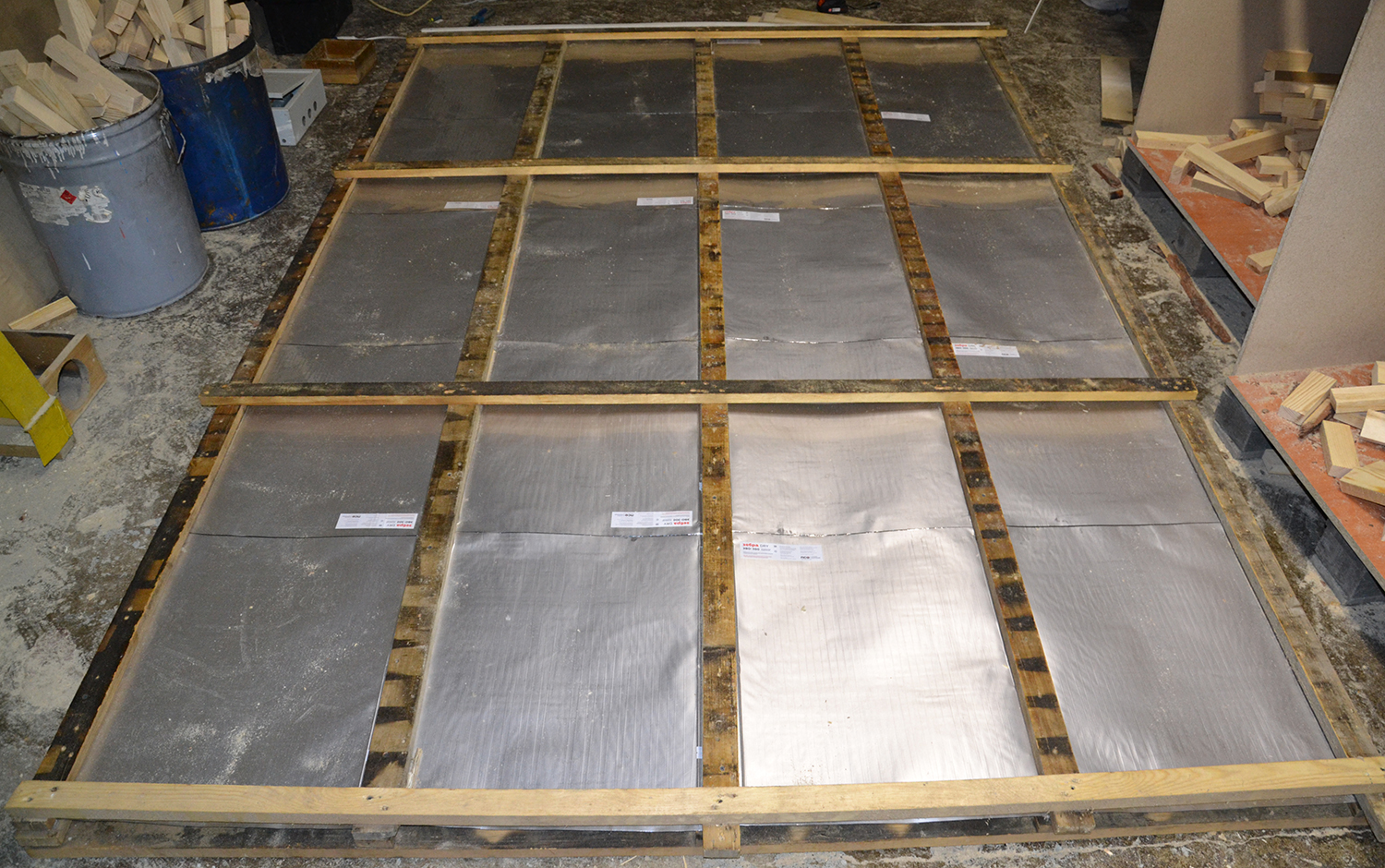

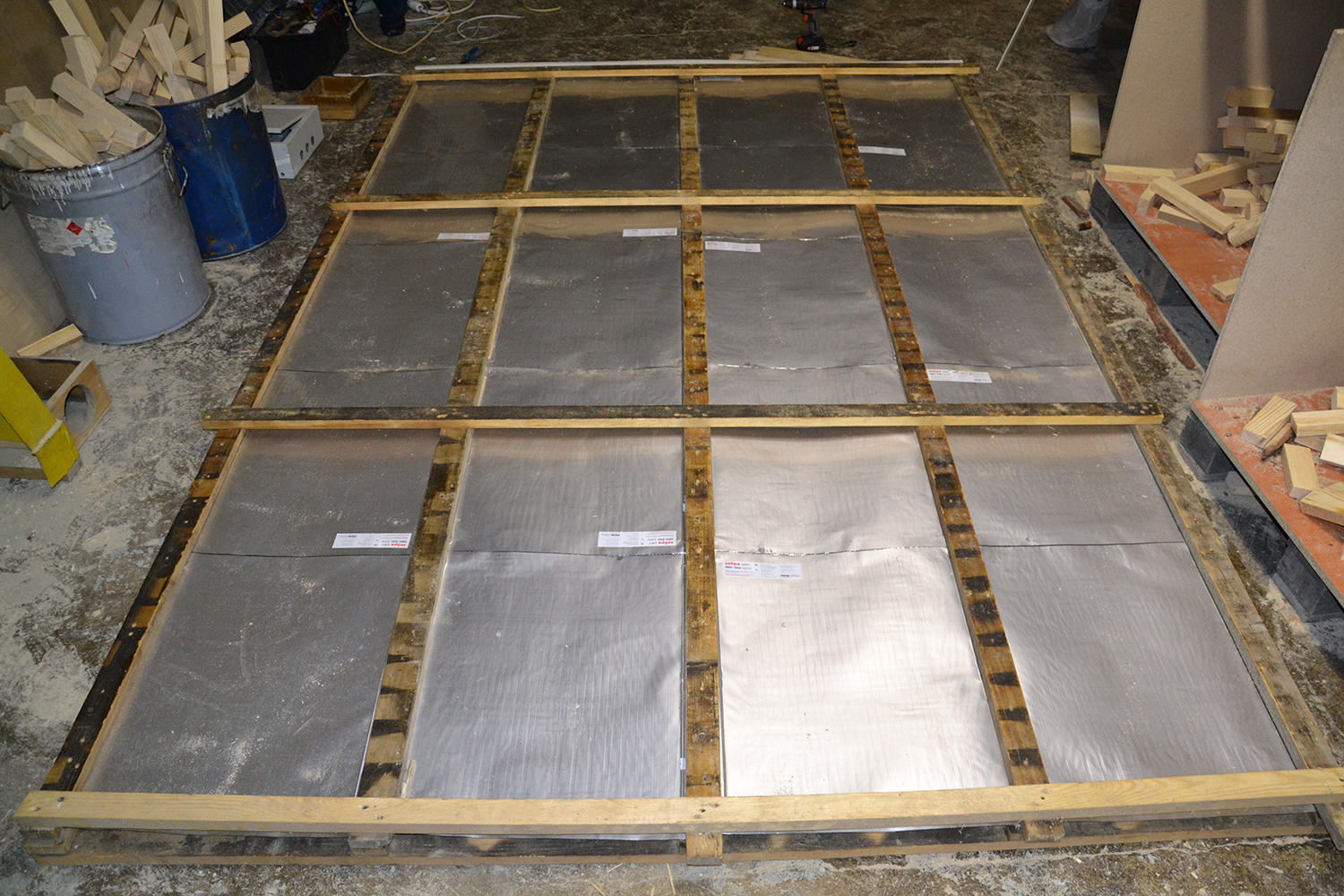

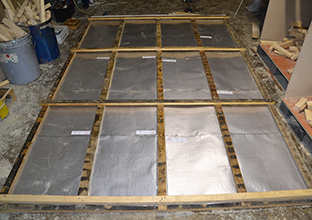

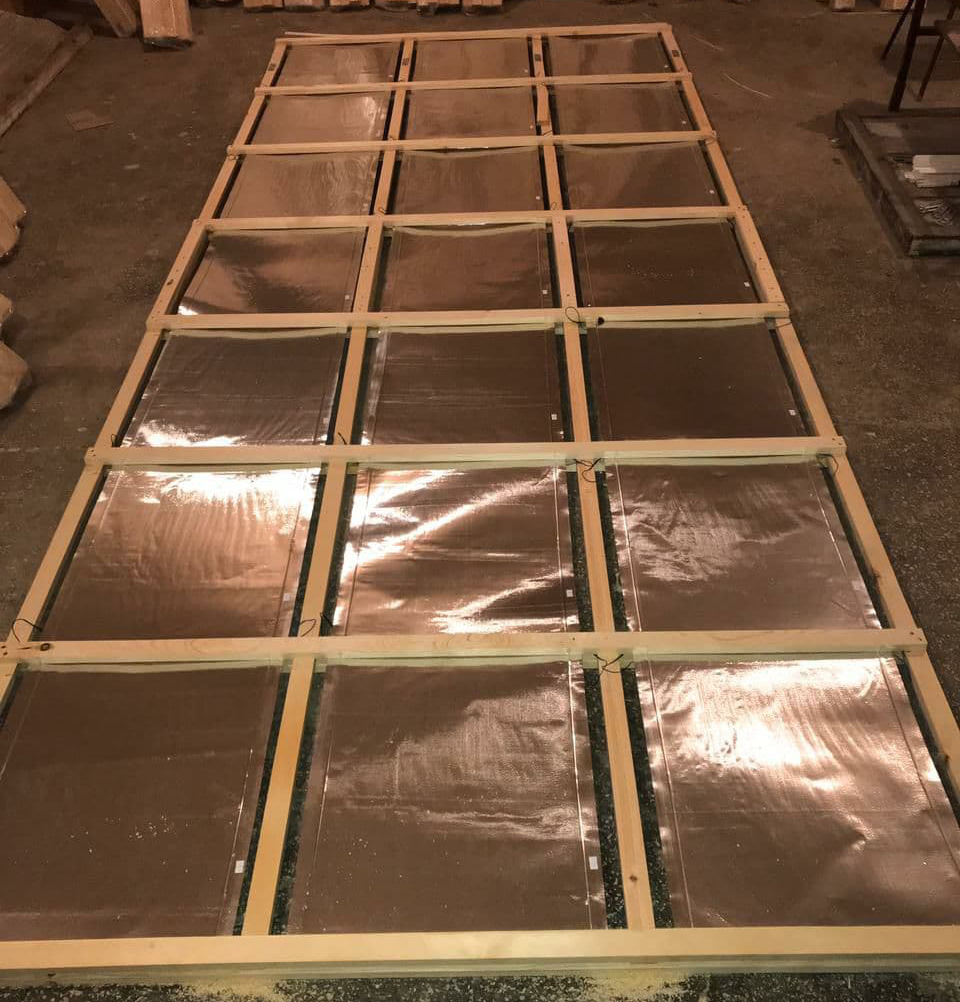

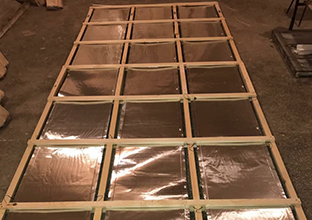

Сборка рамок с нагревателями
- Из брусков сечением 25 x 50 мм собираются деревянные рамки размером 2,3 x 3,0 м.

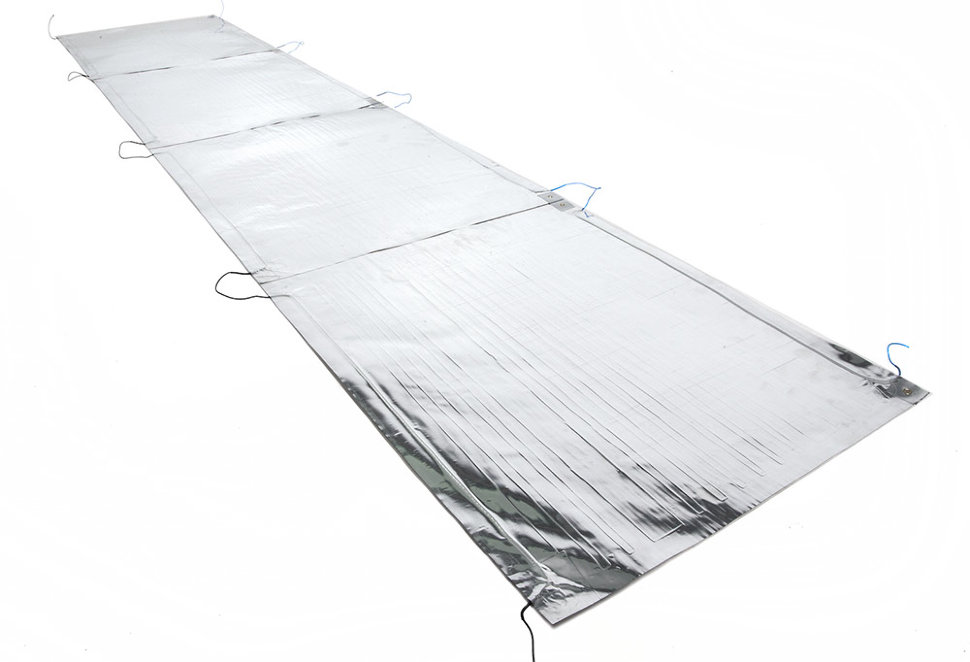

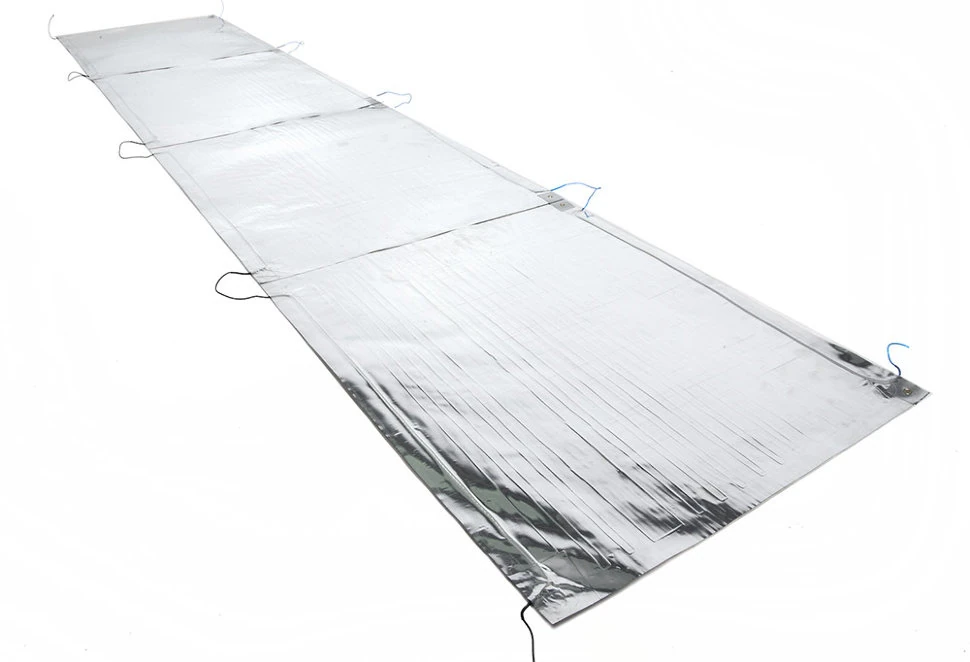

- На каждую рамку устанавливаются 3-4 нагревателя (в зависимости от комплектации) размером 0,5 x 3,0 м.
- Нагреватели имеют двусторонний тепловой поток (греют в обе стороны) для максимальной эффективности.

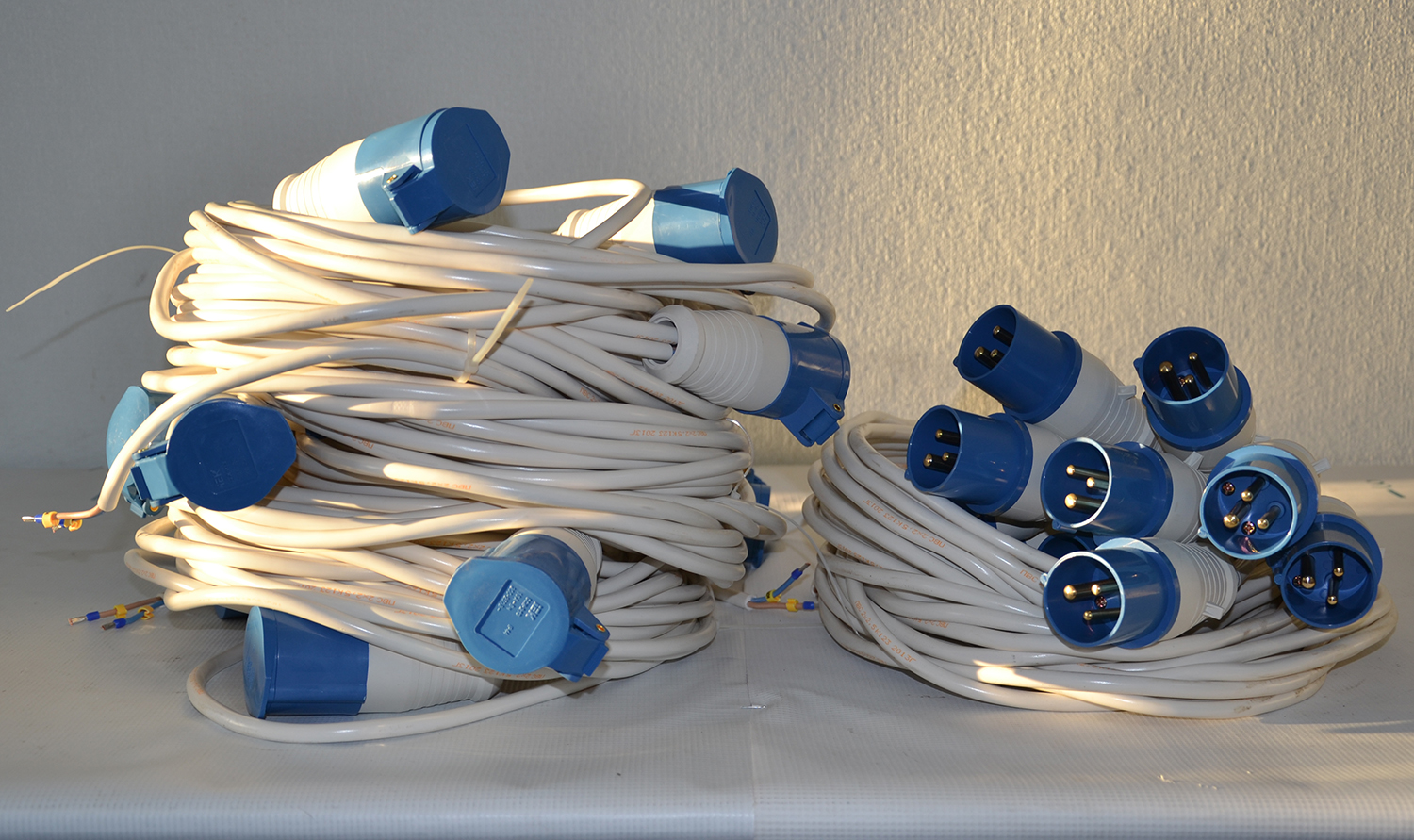

- Каждая рамка имеет собственный выход кабеля с разъемом для подключения к силовой аппаратуре – электрическому силовому щиту.

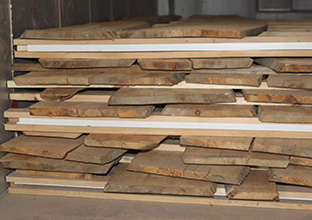

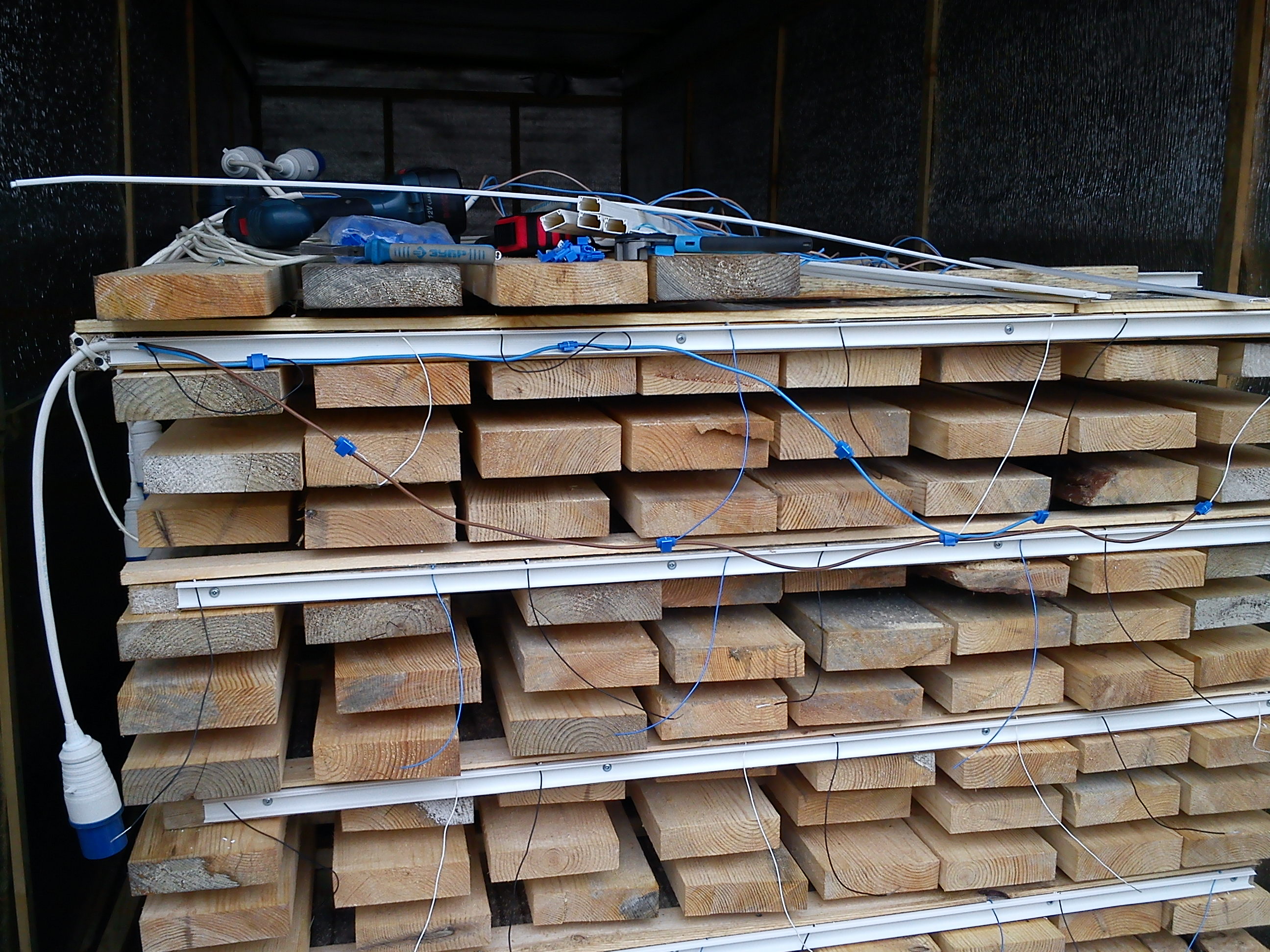

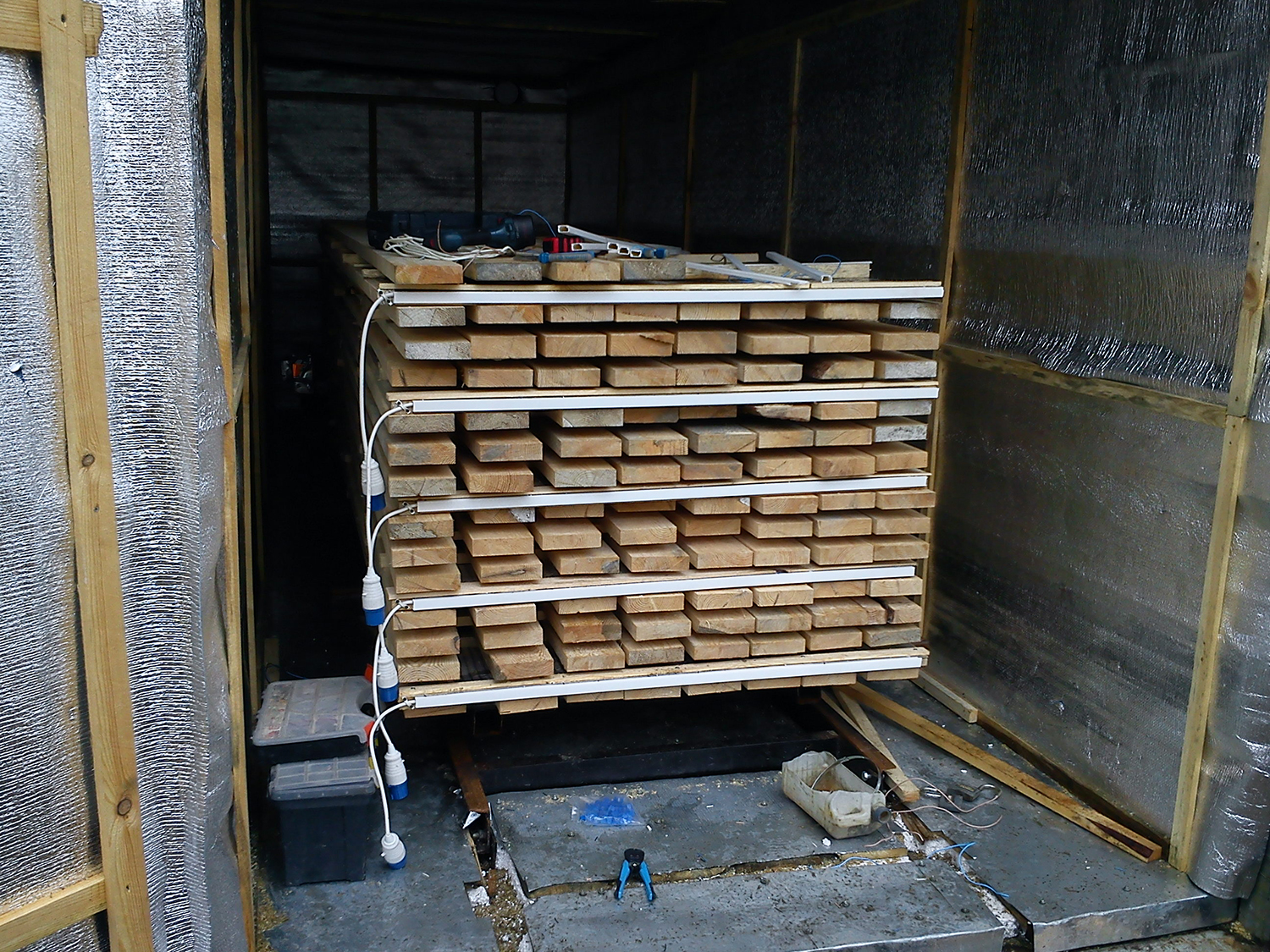

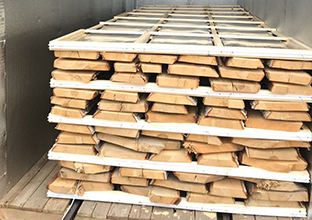

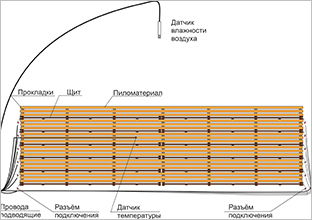

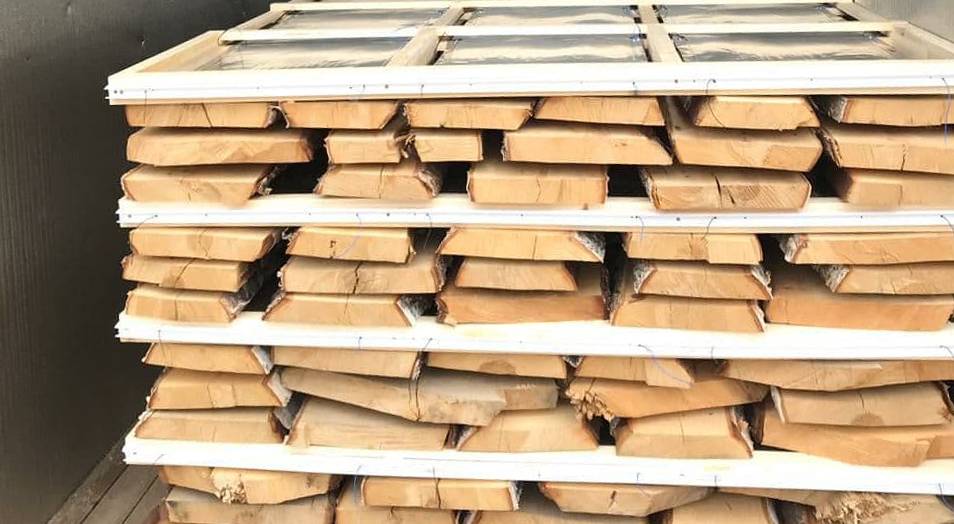

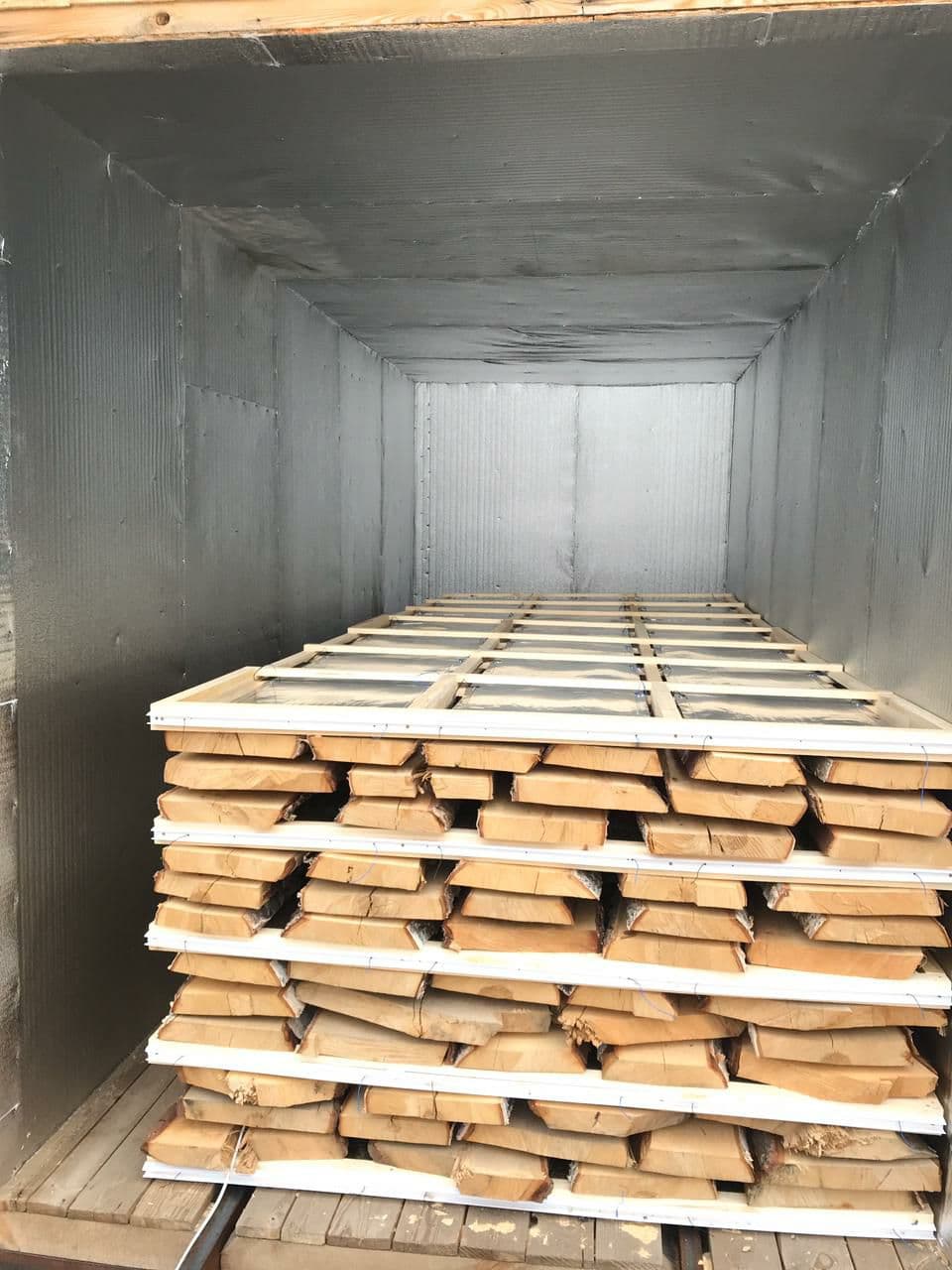

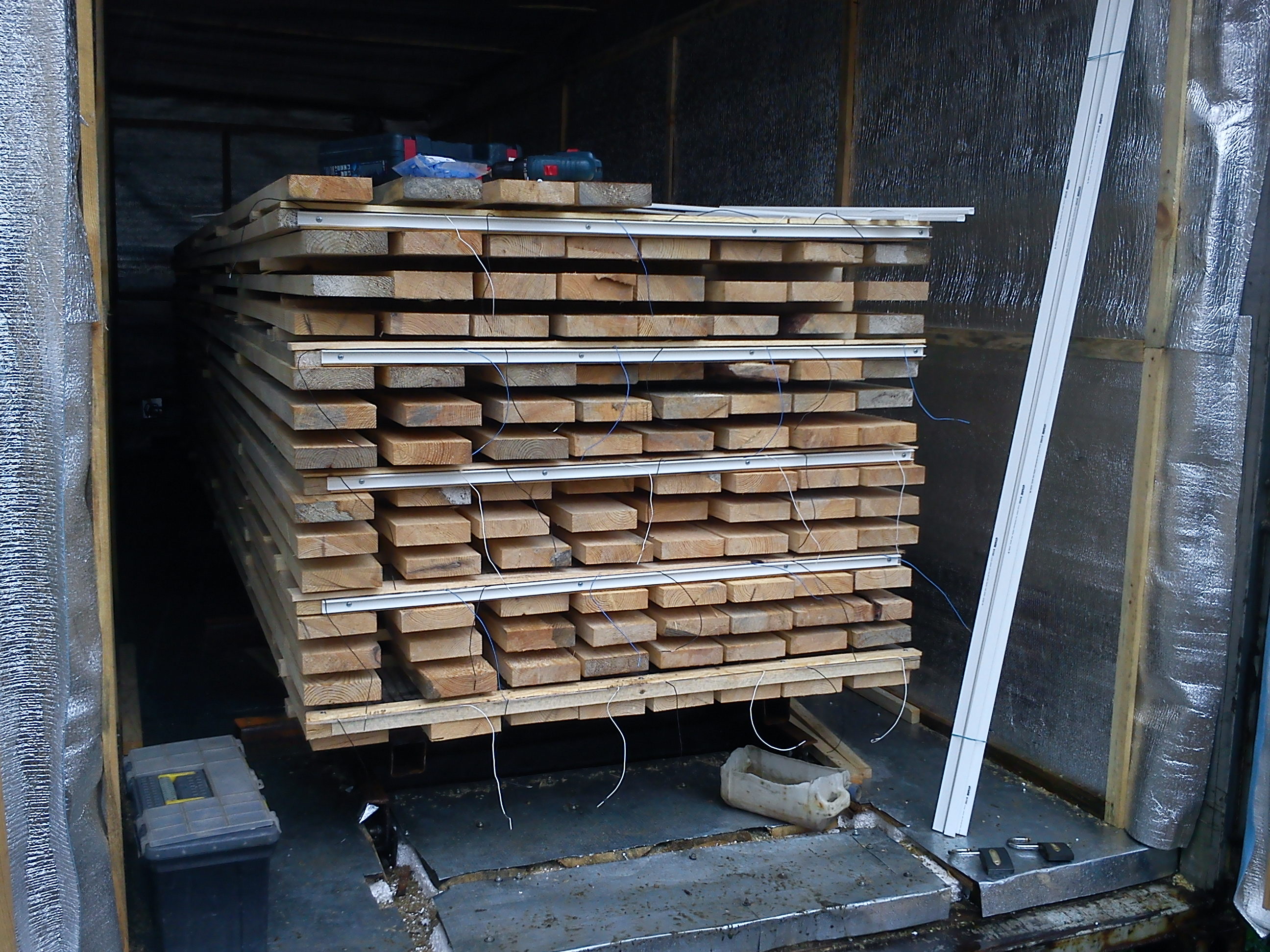

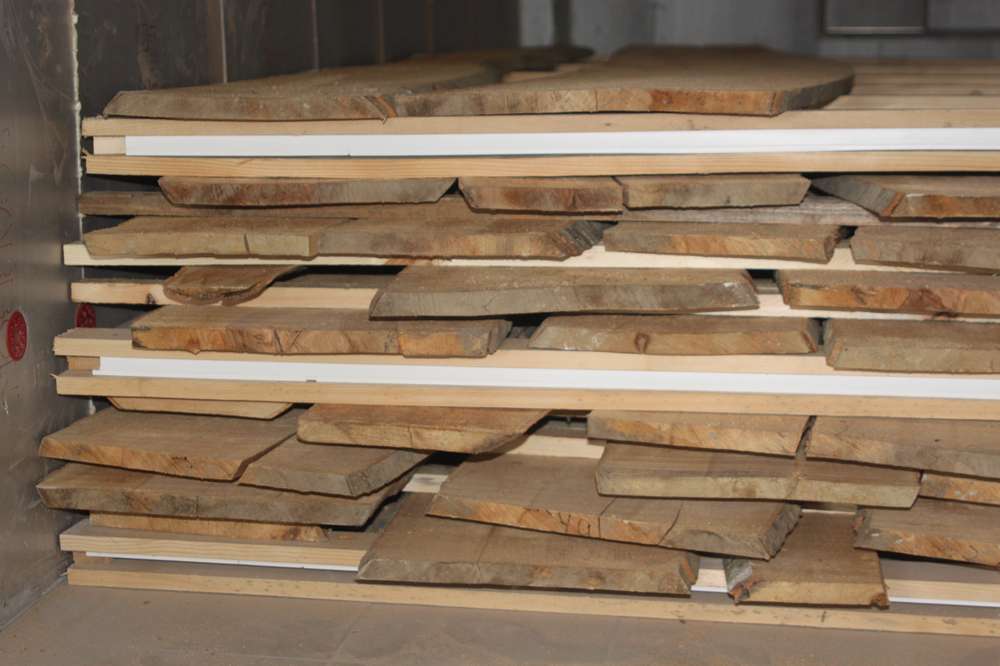

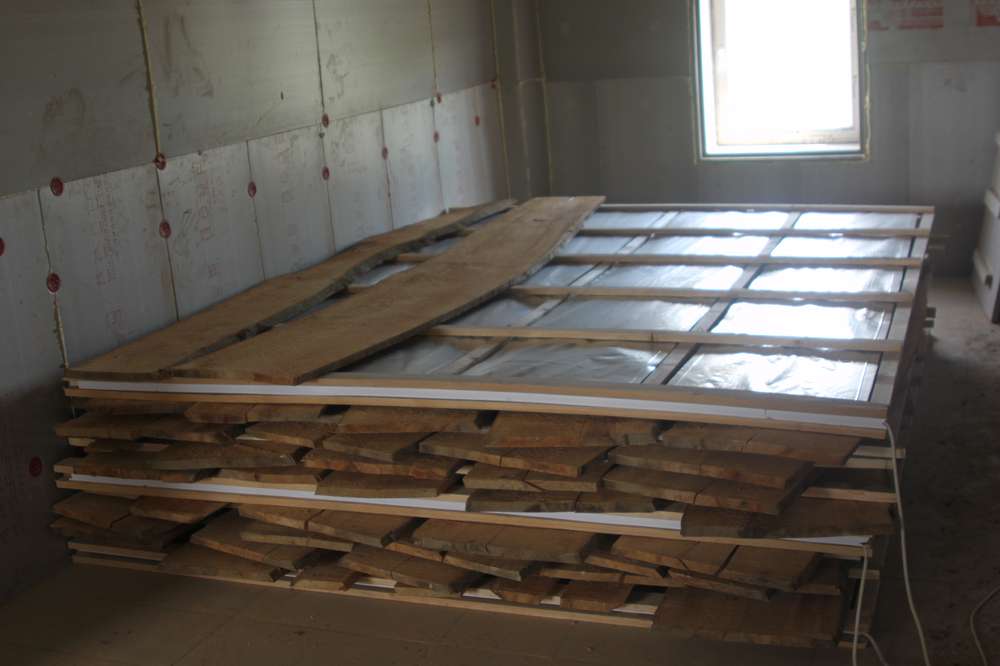

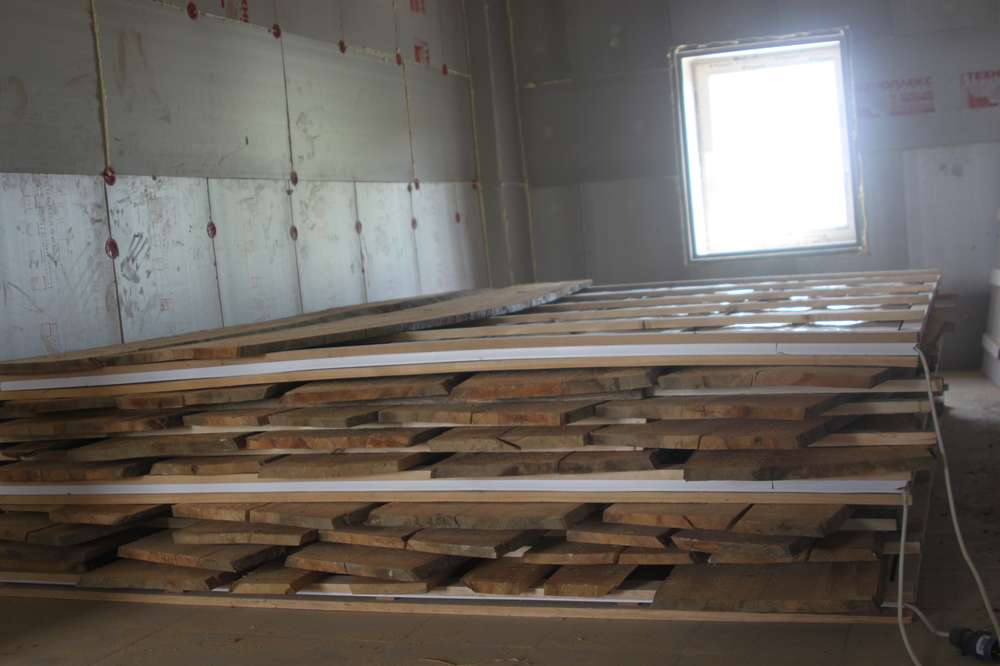

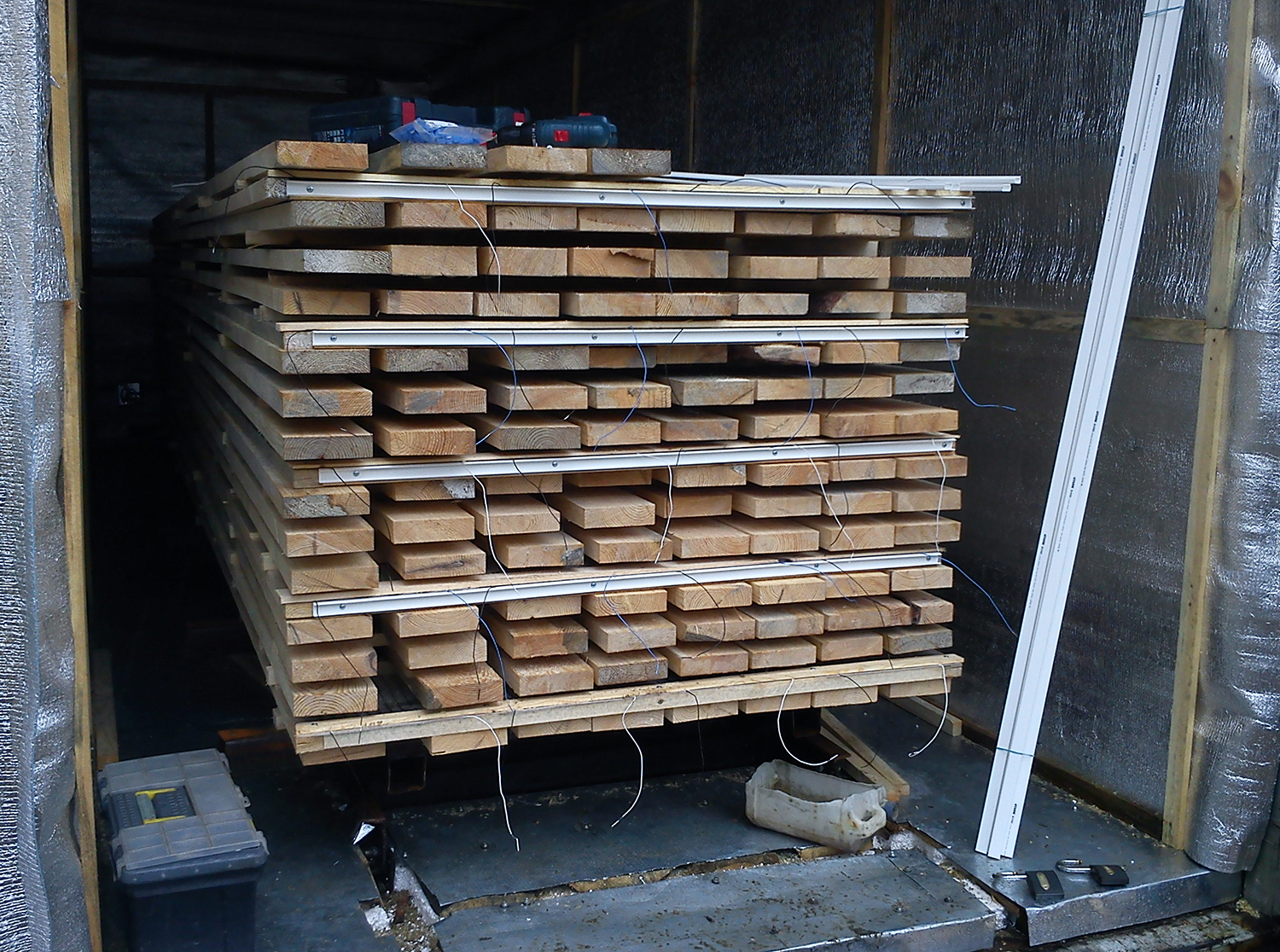

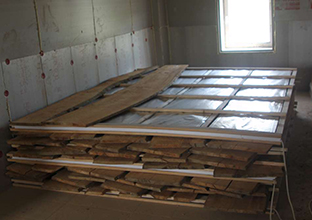

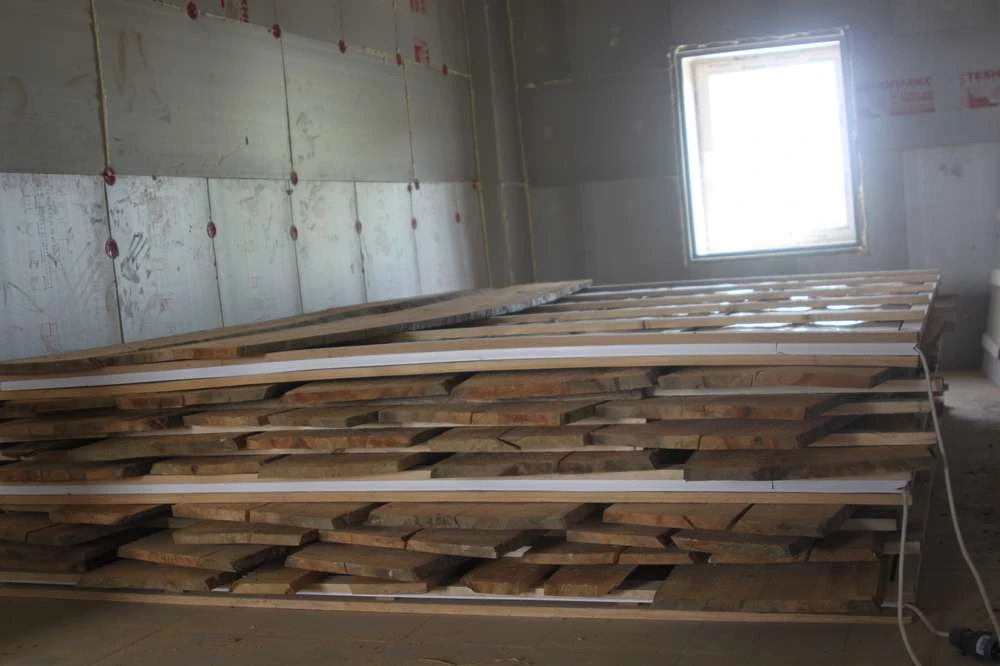

Укладка штабеля
- Рамки с нагревателями в штабеле располагаются друг за другом в длину либо в ширину, что позволяет сушить пиломатериал длиной 2, 3, 4, 6 метров.

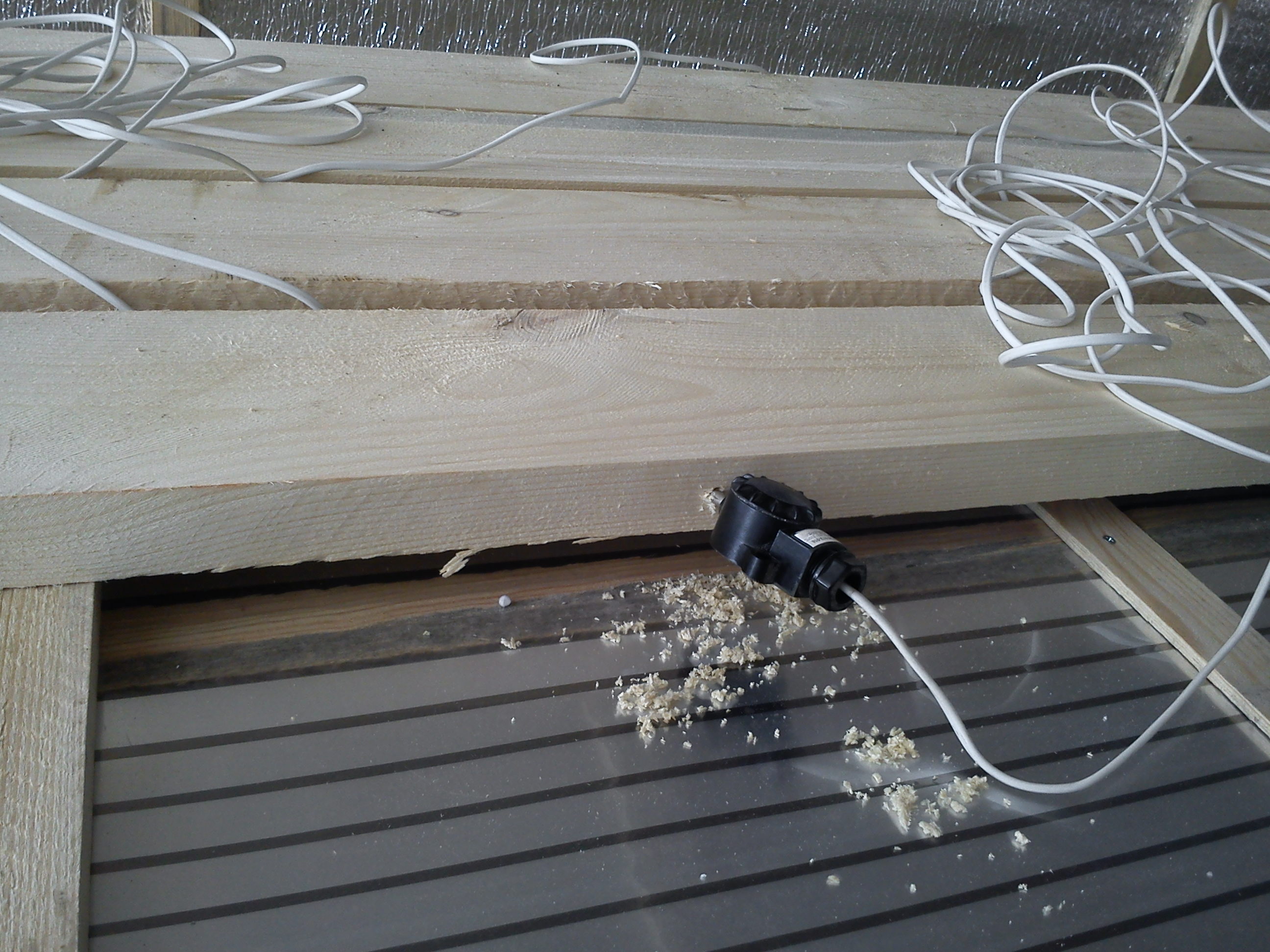

- Высота рамки в сборе – 75 мм (три бруска по 25 мм). Нагреватель крепится на второй брусок и находится посередине рамки, не испытывая механических воздействий от пиломатериала.
- Над каждой рамкой укладывается слой древесины толщиной не более 150 мм без учета прокладок.
- Рамки в штабеле играют роль прокладок.

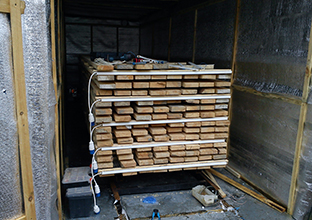

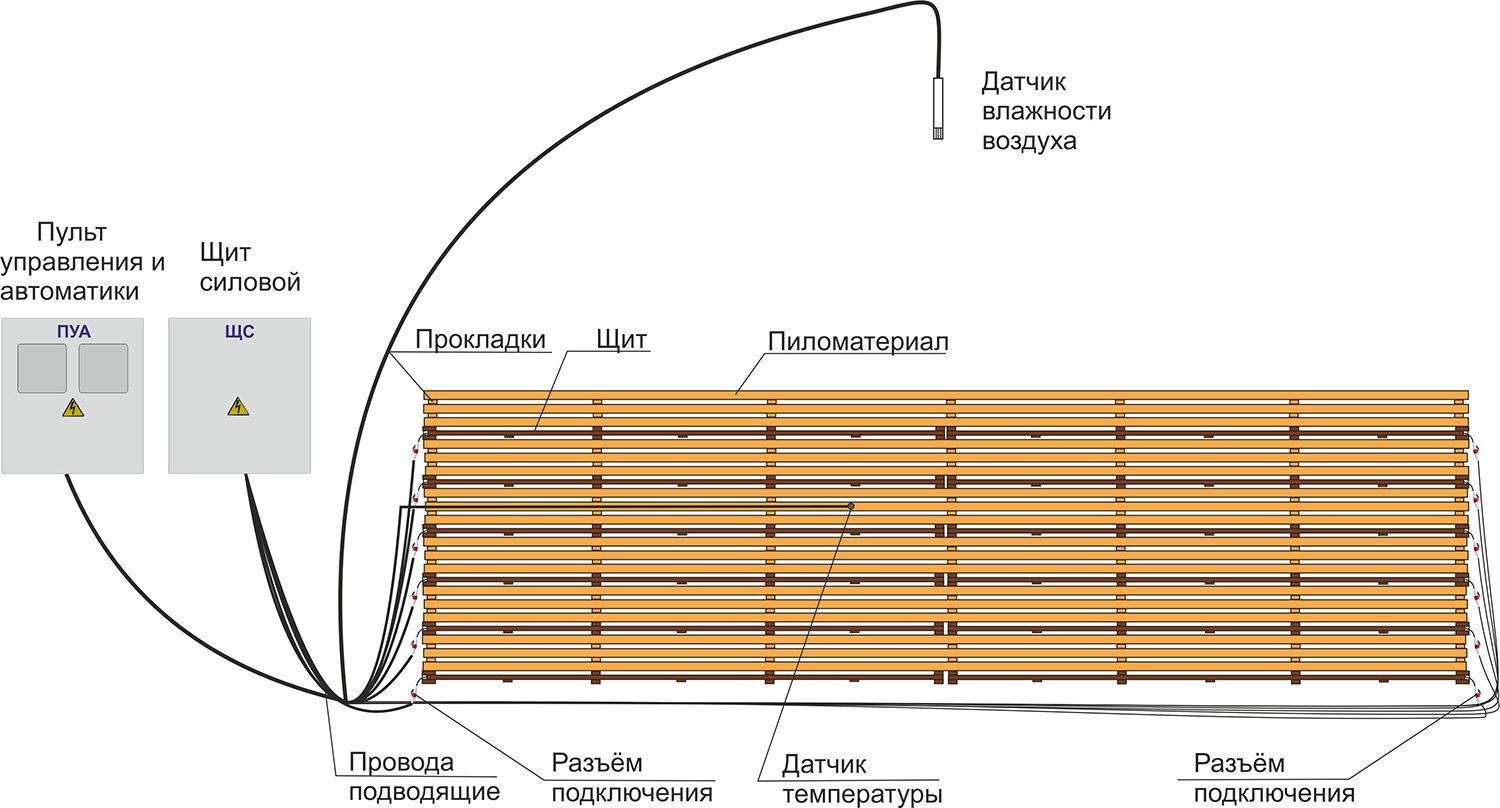

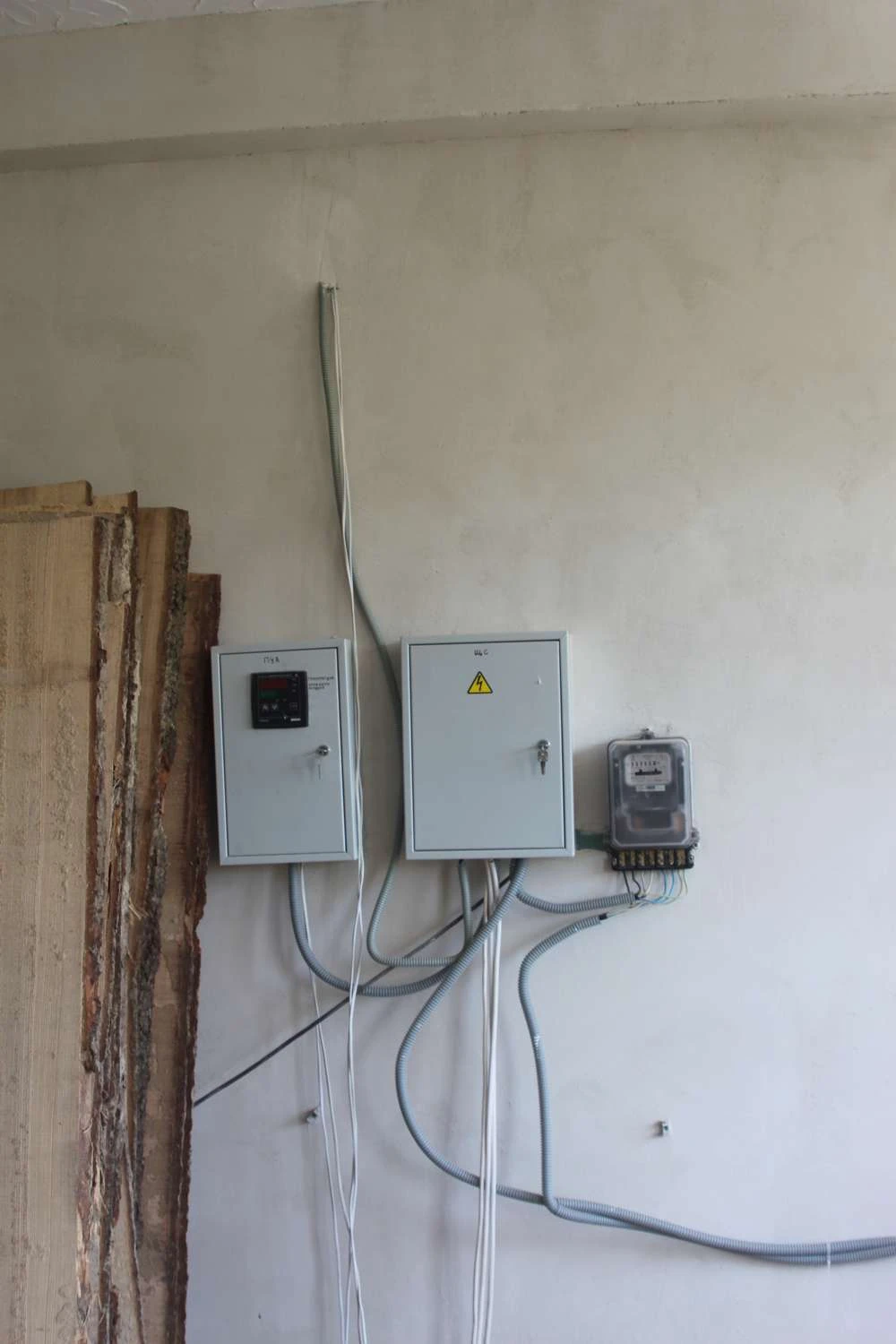

Подключение к системе управления

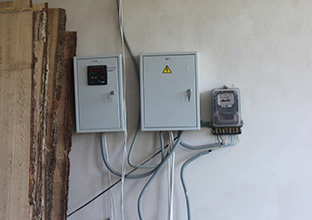

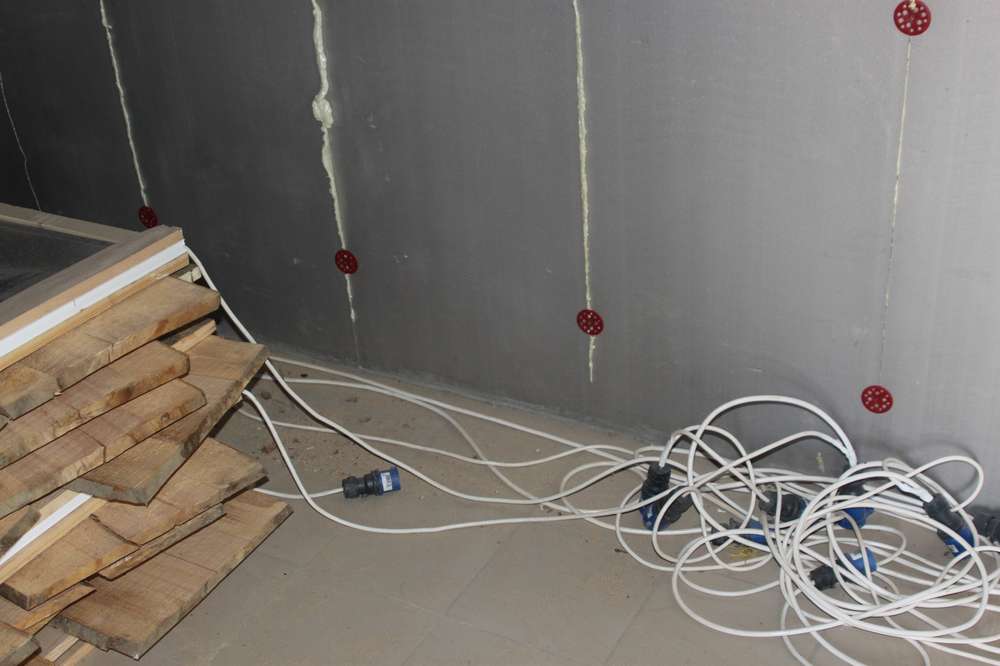

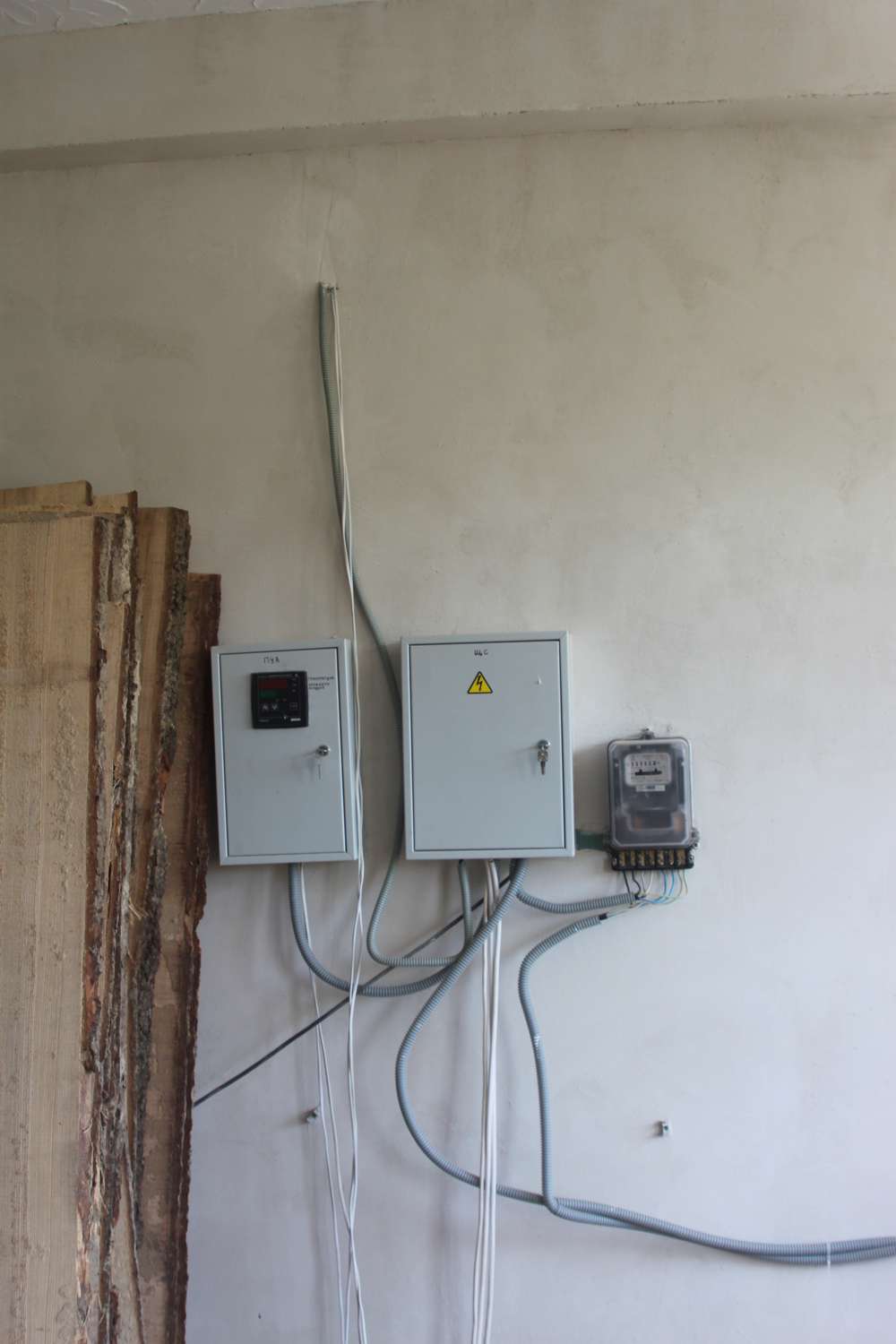

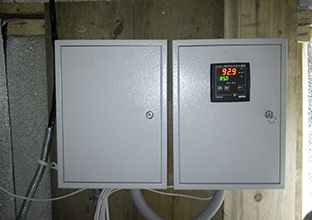

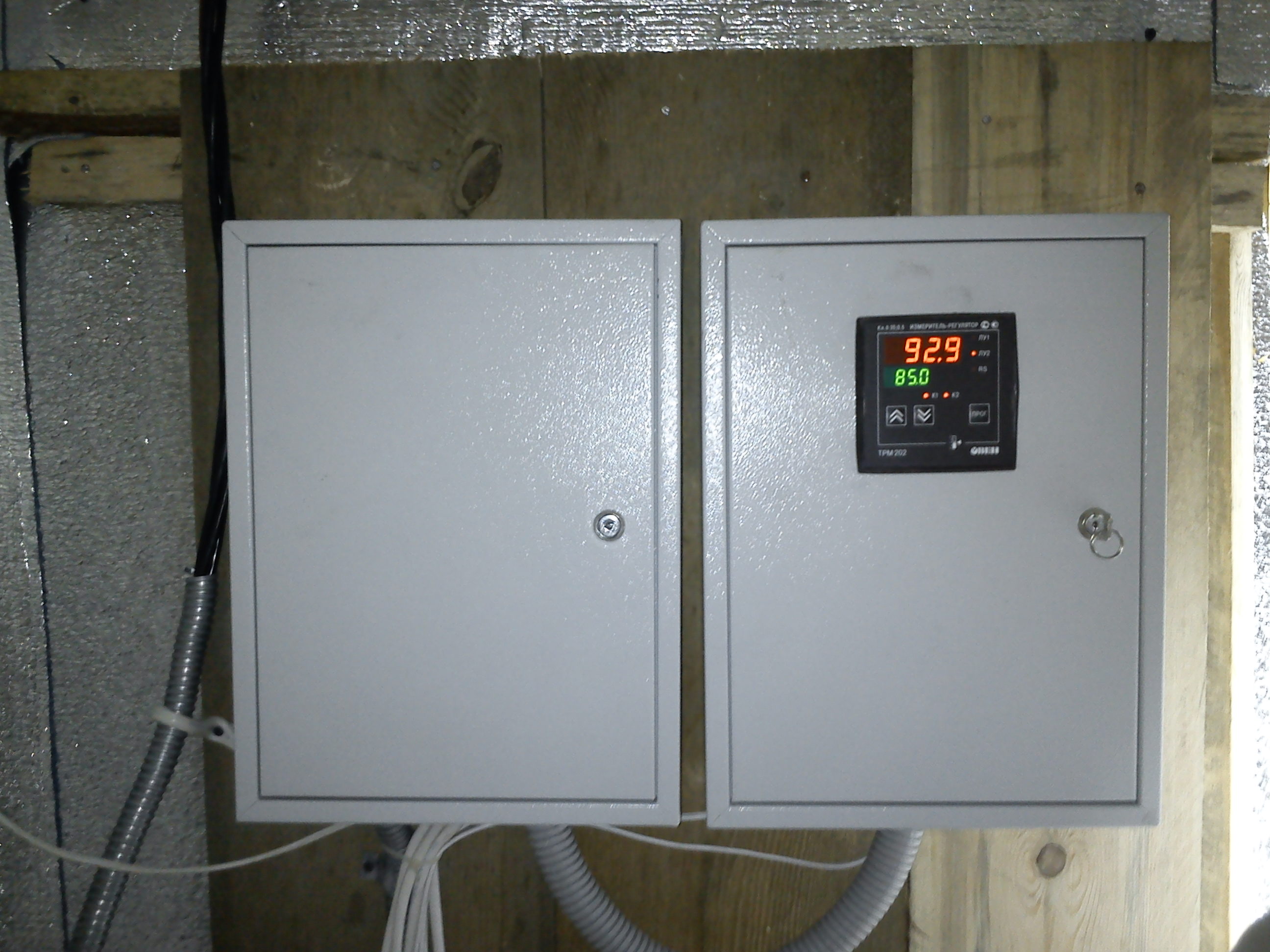

- Все рамки подключаются к силовому электрическому щиту, который управляется через пульт управления и автоматики (ПУА).
- ПУА автоматически поддерживает заданную температуру нагрева пиломатериалов и управляет вентиляцией, удаляя насыщенный влагой воздух из помещения.

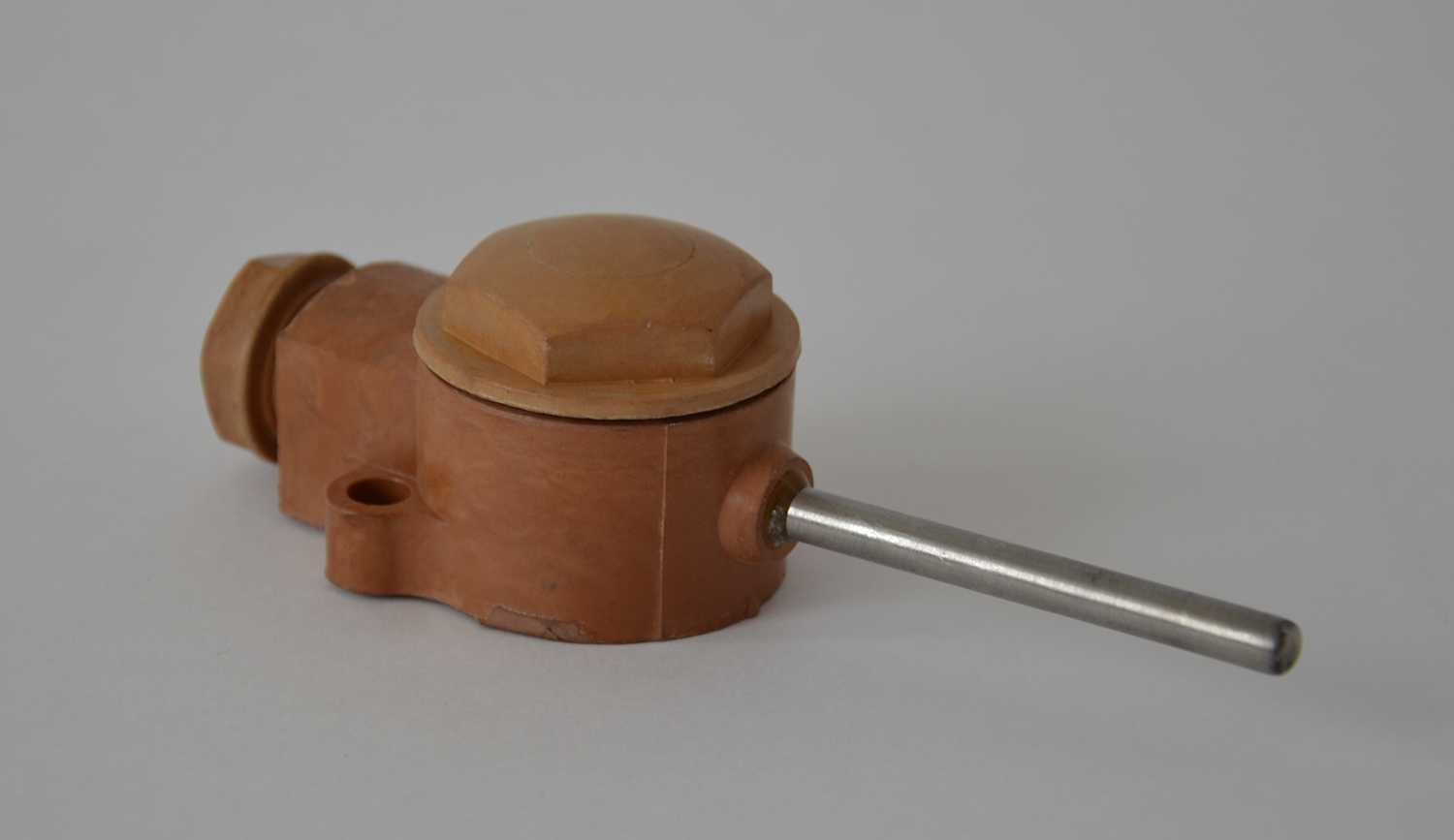

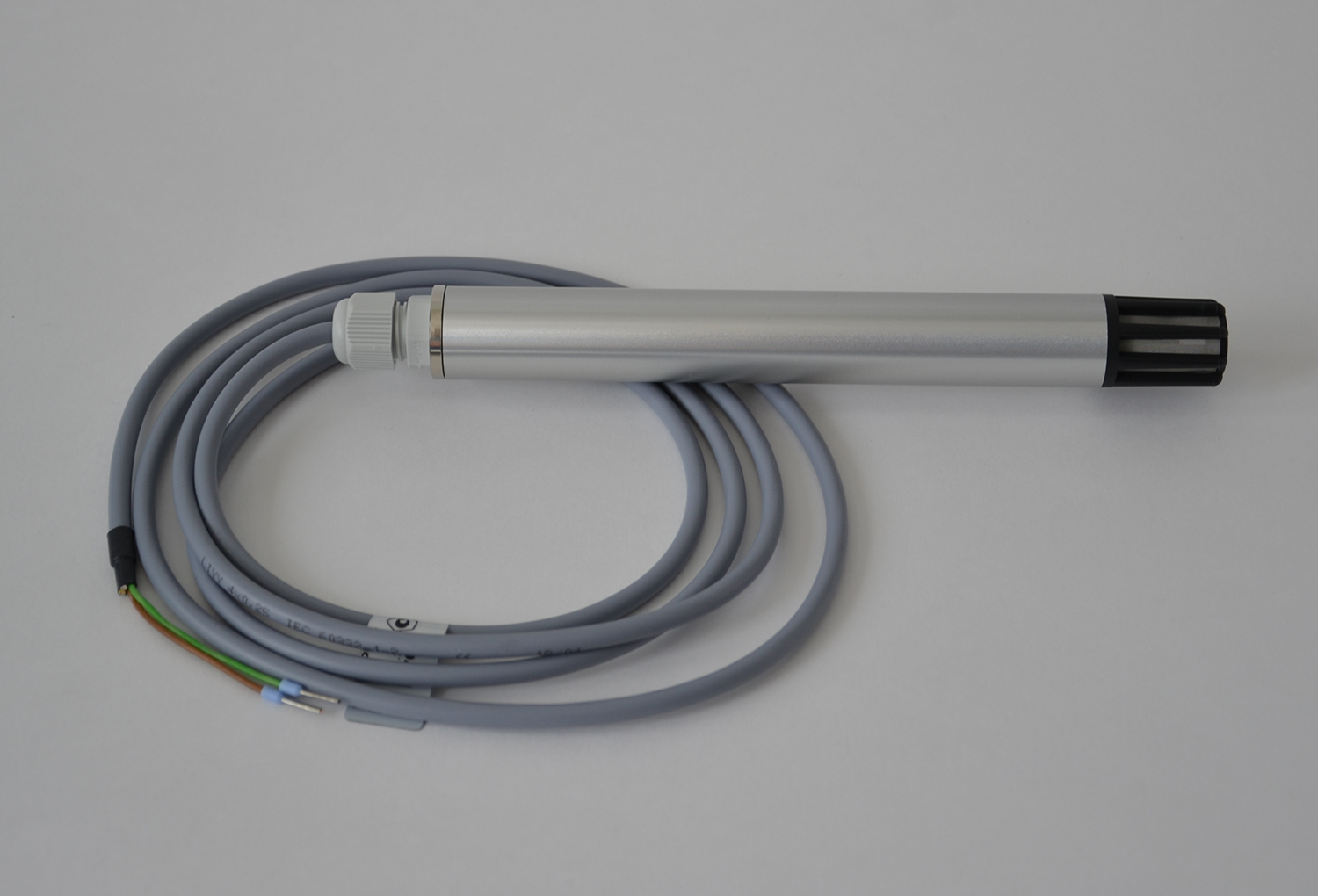

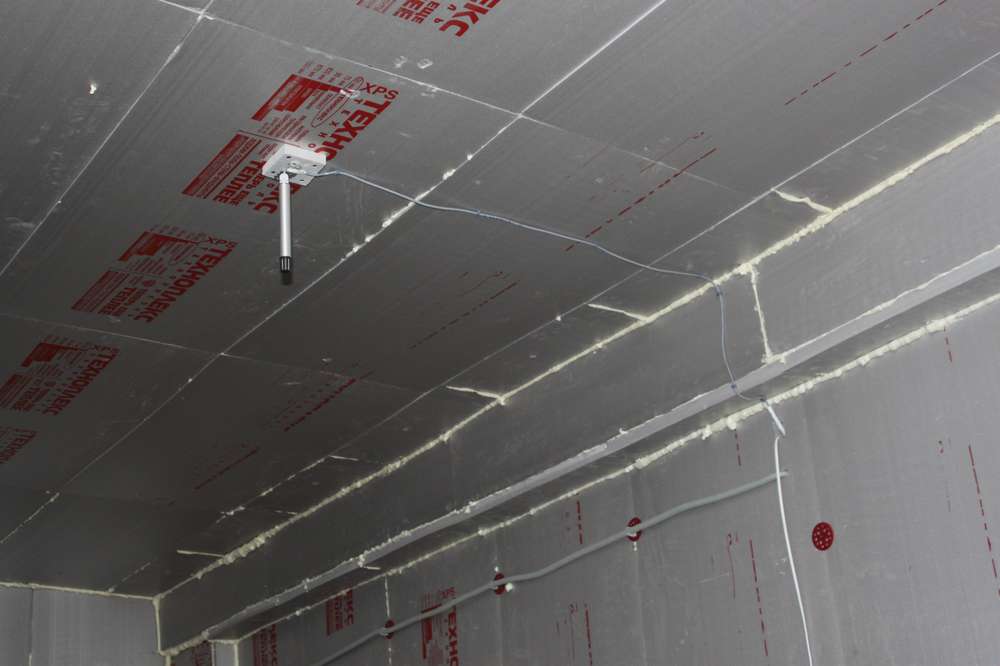

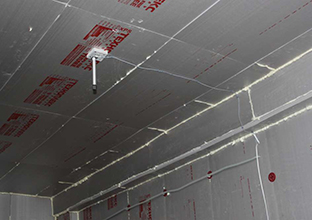

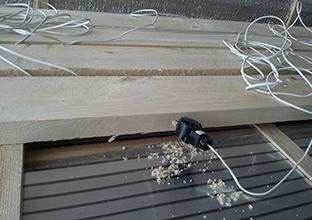

- К ПУА подключаются два датчика: датчик температуры для контроля прогрева тела древесины и датчик влажности воздуха в помещении сушки.
- Пульт позволяет выбирать соответствующий температурный режим сушки в зависимости от породы древесины.
Настройка параметров сушки
В зависимости от породы древесины в ПУА самостоятельно выставляется оптимальная температурная уставка прогрева тела древесины:
- для мягких пород — 40–42°C;
- для твёрдых пород — 33–35°C.
Вентиляция и удаление влаги
- Разница температур между древесиной внутри штабеля и воздухом вокруг него (минимум 7-10°C) обеспечивает эффективное испарение влаги из тёплой древесины в более холодный воздух.
- Если температурная уставка тела древесины выставлена на +42°C, то температура воздуха в помещении будет не выше +35°C.

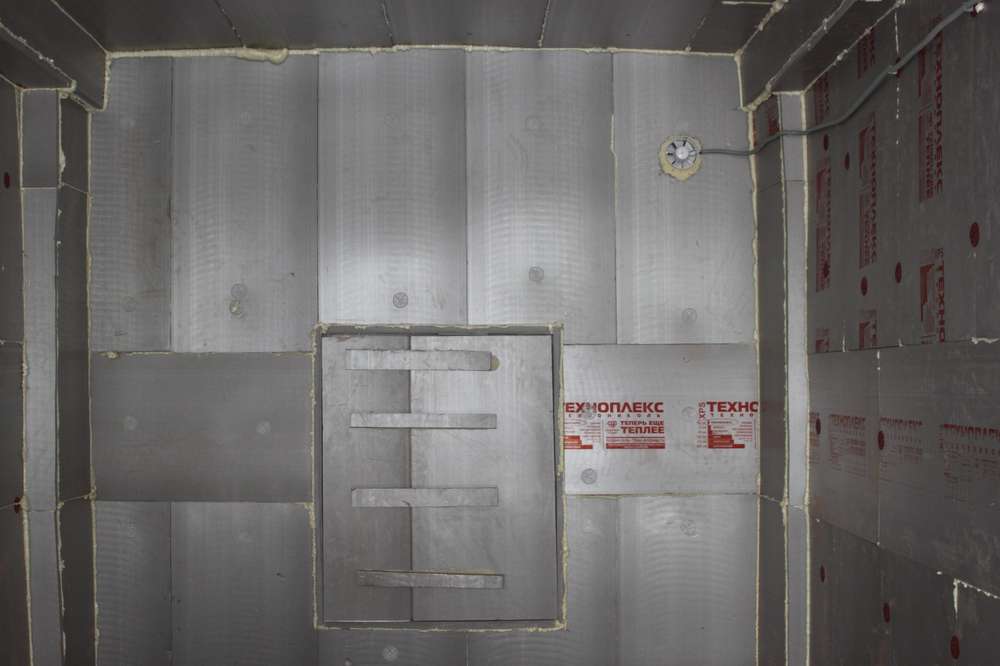

- Необходимо установить вытяжной вентилятор (не входит в комплект) для удаления насыщенного влагой воздуха из помещения в процессе сушки.
- Производительность вытяжного вентилятора подбирается в зависимости от внутреннего объема помещения (например: объем помещения 60 куб. м — производительность вентилятора 180 куб. м/час).
Автоматический процесс сушки
- После запуска ПУА автоматически поддерживает заданную температуру нагрева пиломатериалов и управляет вентиляцией.
- Инфракрасные нагреватели равномерно прогревают древесину по всему объему штабеля, обеспечивая одинаковую конечную влажность материала в любом месте.
- Датчики температуры и влажности контролируют процесс сушки в режиме реального времени.
- Автоматическое регулирование работы нагревателей обеспечивает оптимальный расход электроэнергии.
Технические характеристики комплектов УКЛС
| Параметры | УКЛС 2,5 м³ | УКЛС 5 м³ | УКЛС 10 м³ |
|---|---|---|---|
| Напряжение (номинальное) U | 220 В* или 3×380 В | 3×380 В | 3×380 В |
| Установленная мощность нагревателей | 6,5 кВт | 13 кВт | 26 кВт |
| Ток нагрузки Iн (номинальный) | 10 А | 20 А | 40 А |
| Нагреватели двусторонние (0,5×3,0 м) | 12 шт | 24 шт | 48 шт |
| Деревянные рамки с нагревателями | 4 шт | 6 шт | 12 шт |
| Размеры деревянной рамки (Ш × Д) | 1,76 × 3,0 м | 2,3 × 3,0 м | 2,3 × 3,0 м |
| Провода / Разъёмы | 38 м / 4 шт | 48 м / 6 шт | 95 м / 12 шт |
| Вес брутто / Объём комплекта | 18 кг / 0,1 м³ | 35 кг / 0,2 м³ | 60 кг / 0,3 м³ |
| Макс. загрузка за один цикл сушки | 2,5 м³ | 5 м³ | 10 м³ |
Общее для всех комплектов
Пульт управления и автоматики (ПУА)
Силовой щит
Датчик влажности воздуха
Датчик температуры
древесины
Длина закладываемого пиломатериала
2, 3, 4, 6 мЦикл сушки
мягких пород
Цикл сушки твёрдых пород
21–28 днейКалькулятор
энергозатрат
Расход (кВт×ч) зависит от:
- породы древесины и её твёрдости;
- начальной влажности;
- необходимой конечной влажности.
Расход (кВт×ч) зависит от:
- породы древесины и её твёрдости;
- начальной влажности;
- необходимой конечной влажности.
Калькулятор
помещения
Требования к помещению:
- высота потолка — минимум 2,5 м;
- зимой температура в помещении должна быть не ниже +10–12 °C.
Подробнее в разделе «Частые вопросы».
Требования к помещению:
- высота потолка — минимум 2,5 м;
- зимой температура в помещении должна быть не ниже +10–12 °C.
Подробнее в разделе «Частые вопросы».
Рассчет на 2,5 м³ (Сосна)
появится здесь
Есть вопросы?
Получите бесплатную консультацию по сушилке УКЛС: выбор, установка, эксплуатация
Перезвоним за 5 минут

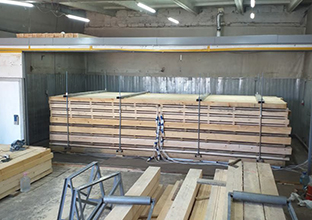

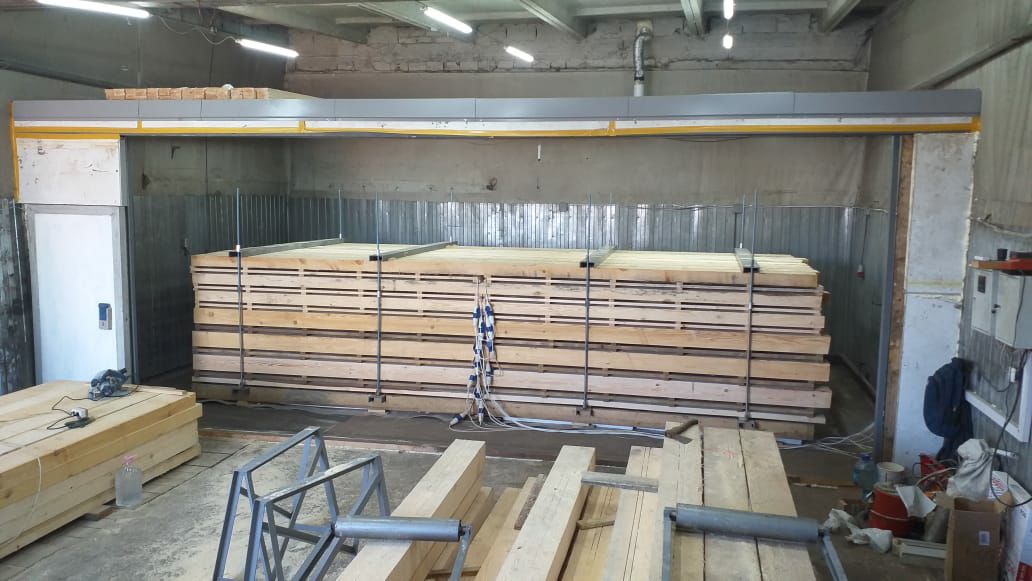

Фото и видео
наших клиентов
Фото
Цена готовых комплектов УКЛС
6,5 кВт
220 В или 3×380 В
18 кг
0,1 м³
Частые вопросы
Какие преимущества инфракрасной сушилки УКЛС?
- Инфракрасная сушилка УКЛС обеспечивает качественную сушку древесины до столярной влажности 6–8% для всех распространённых пород: сосны, ели, дуба, лиственницы, берёзы и других мягких и твёрдых сортов.
- Полная автоматизация процесса 24/7, которая позволяет контролировать сушку без вашего постоянного участия.
- УКЛС предлагает масштабируемые решения — от компактных установок для столярных мастерских объёмом 2,5 м³ до промышленных систем на 100 м³.
- Оборудование универсально: позволяет сушить пиломатериал длиной от 2 до 6 метров.
Требуется ли специальная камера для установки комплекта УКЛС?

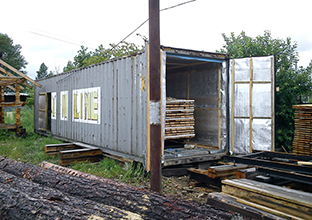

Нет, специальная камера не требуется. Комплекты УКЛС можно установить в любом помещении: гараже, цехе, ангаре, контейнере и т.п. Основные требования к помещению:
- Объём помещения должен быть в 5–7 раз больше объёма древесины в штабеле. Например, для 5 м³ древесины требуется помещение не менее 36 м³.
- Минимальная высота помещения — 2,5 м.
- В зимний период помещение должно быть утеплено или отапливаться до +10–12 °С.
- Необходим вытяжной вентилятор для удаления влажного воздуха (подбирается по объёму помещения).
Какая максимальная толщина пиломатериала для сушки?
Мягкие породы: до 200 мм, твёрдые породы: до 150 мм.
Какое оптимальное расстояние в штабеле между рамками с нагревателями?
Над каждой рамкой можно уложить слой древесины толщиной не более 150 мм (без учёта прокладок). Например, не более трёх рядов доски толщиной 50 мм.
Нужно ли оборачивать пиломатериал во время сушки?
Нет. Влага испаряется в воздух и удаляется вытяжным вентилятором.
До какой температуры нагреваются инфракрасные элементы?
Максимальная температура поверхности нагревателей — до +75 °C.
Каков средний расход электроэнергии при работе сушилки?
Мягкие породы: 250-350 кВт×ч/м³, твёрдые породы: 350-500 кВт×ч/м³.
Можно ли использовать комплект большей мощности для меньшего объёма древесины?
Да. При меньшем объёме расстояние между рамками будет меньше, и это не влияет на качество сушки.

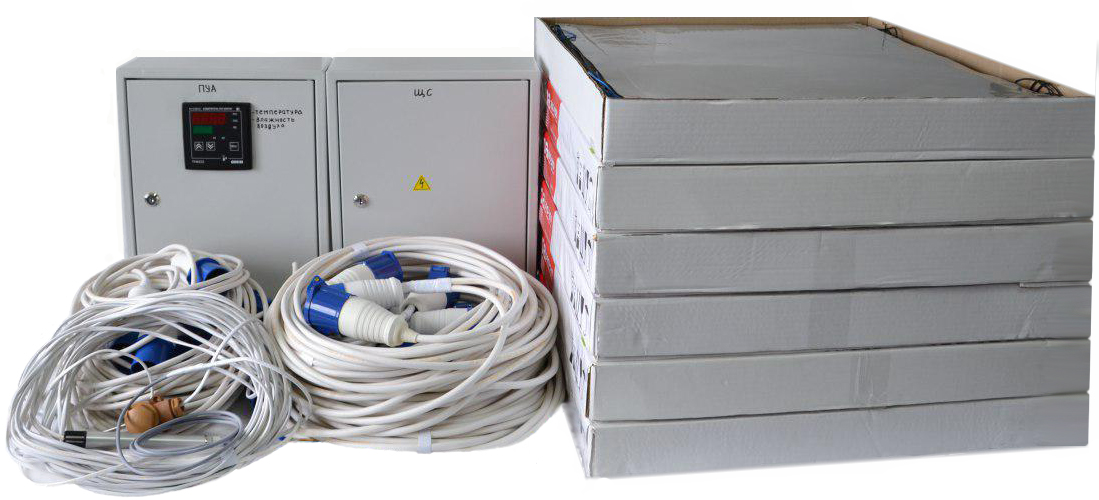

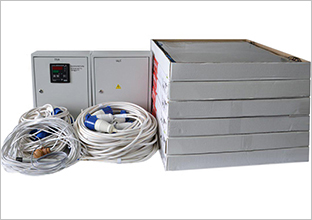

Что входит в стандартную комплектацию сушилки УКЛС?
- Плёночные электронагреватели (количество зависит от комплектации).
- Пульт управления и автоматики (ПУА).
- Силовой электрический щит.
- Провода и силовые разъёмы.
- Соединители ОВ-1.
- Датчик влажности воздуха.
- Датчик температуры древесины.
- Техническая документация.
- Гарантийный талон (1 год).
Входит ли вытяжной вентилятор в комплект поставки?
Нет. Вытяжной вентилятор подбирается отдельно в зависимости от объёма помещения.
Можно ли заказать комплект на 220 В?
Да. Для сети 220 В мы изготавливаем комплекты УКЛС объёмом до 2,5 м³.
Возможно ли изготовление нестандартного комплекта, например, для объёма 1,5 м³?
Да. Мы можем изготовить комплект любого объёма. Конфигурация уточняется при заказе.
Есть ли гарантия на комплекты УКЛС?
Да. Официальная гарантия — 1 год на все комплекты.

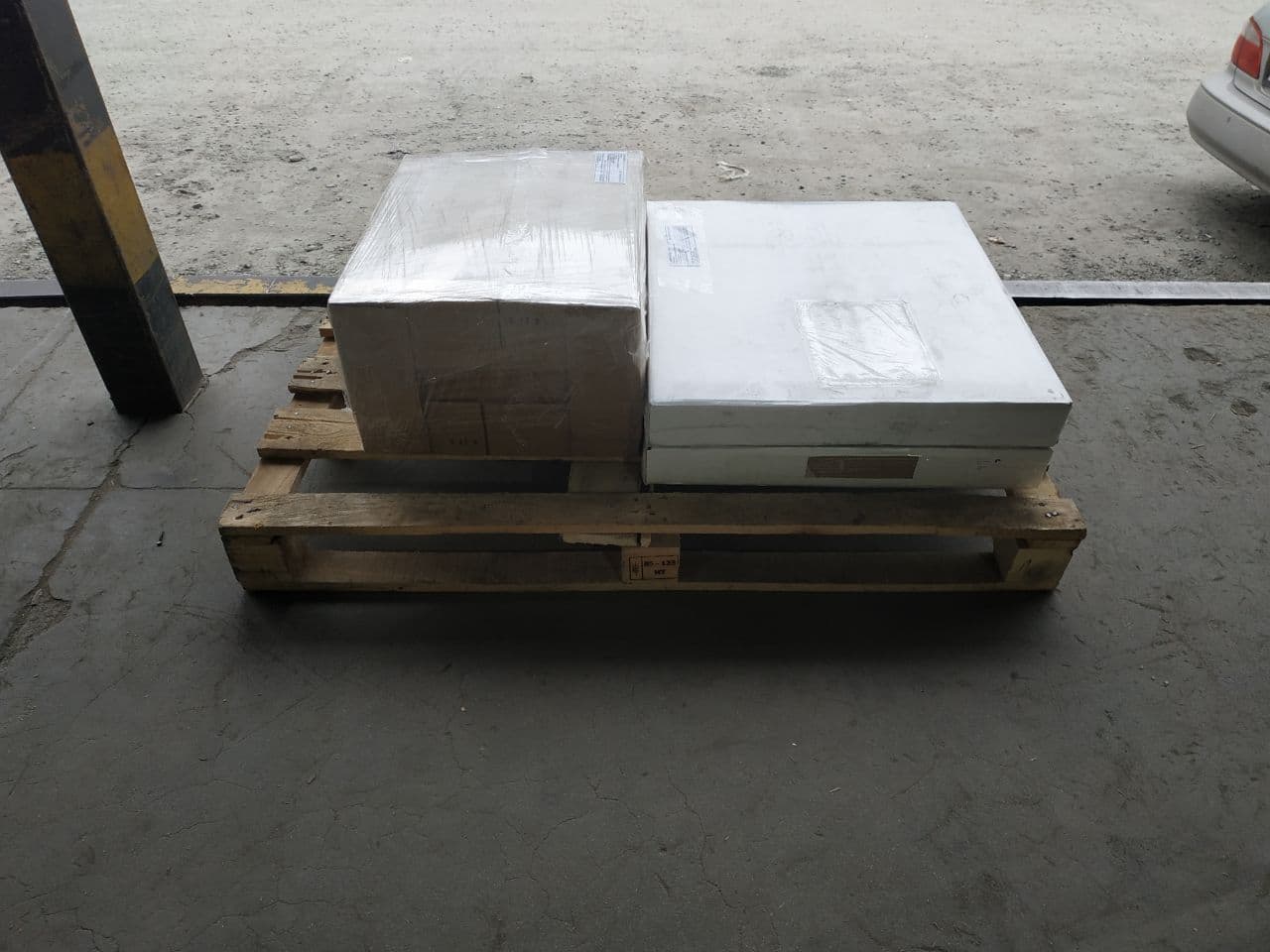

Предусмотрена ли бесплатная доставка?
Да. Доставка по России бесплатная. Мы доставляем до ближайшего к вам терминала ТК «Деловые линии».
Как быстро отправляется заказ?
После 100% предоплаты мы отправляем заказ в течение 2–5 рабочих дней.
Работаете ли с НДС?
Нет, работаем без НДС.
